Project Description
-
-
-
Project Starting Date
01.01.2025
-
Project End
30.04.2025
-
Category
Výskumno – vývojový
-
-
Project Description
V rámci spolupráce s Európskym laboratóriom pre jadrový výskum CERN v Ženeve a Fakultou elektrotechniky a informatiky mala naša firma tú česť navrhnúť a skonštruovať 3-osý senzor magnetického poľa pre meranie veľmi nízkych intenzít a frekvencií. Senzor bude využitý pre nový typ detektora gravitačných vĺn AION. Detektor využíva interferenciu medzi vlnovými balíkmi laserom chladených atómov na hľadanie gravitačných vĺn a temnej hmoty.

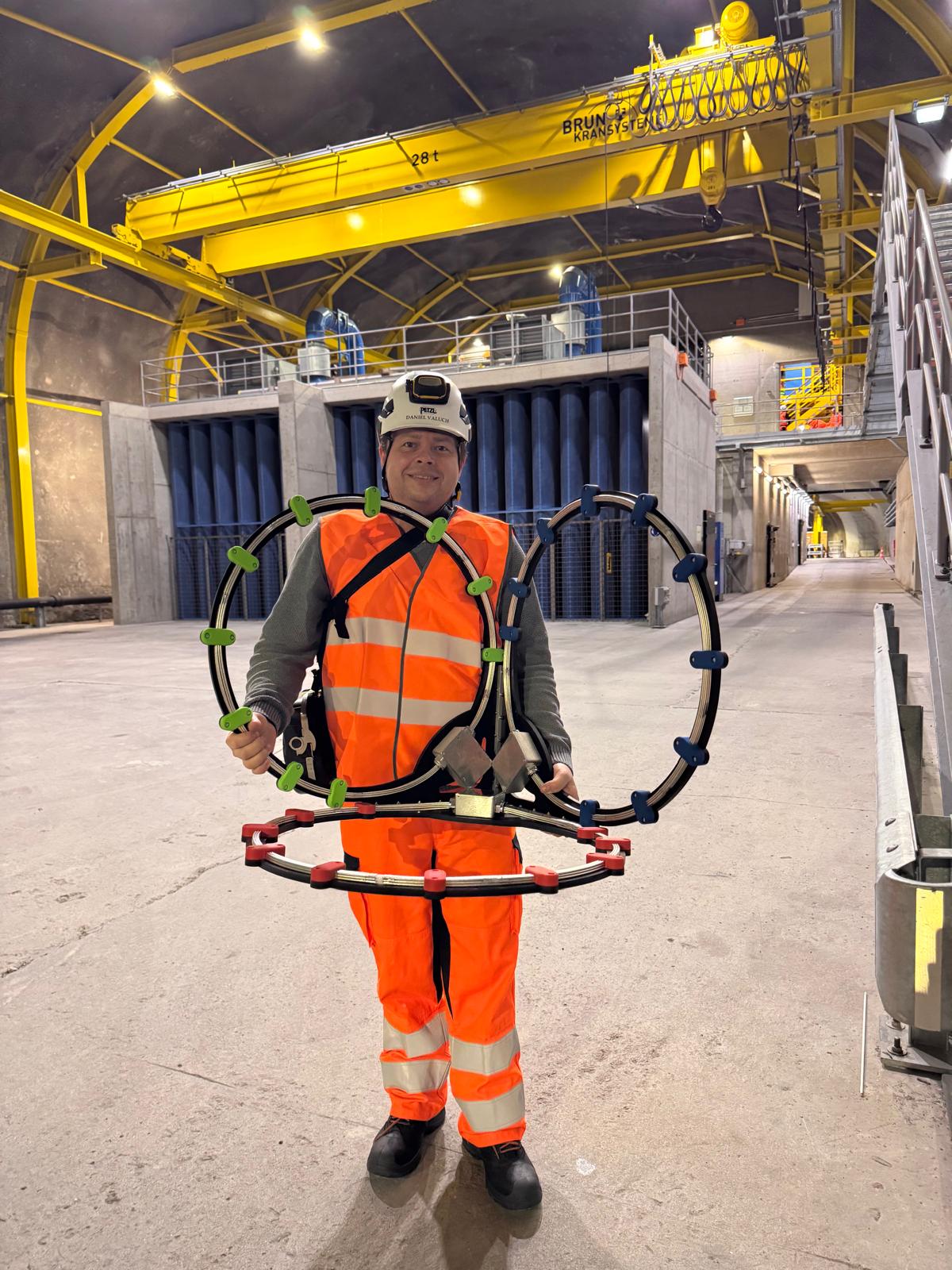

Senzor magnetického poľa bol spolu s ostatnými senzormi a akvizičnými systémami nainštalovaný na povrchu aj 800 metrov pod zemou. Tieto po dobu 6 týždňov zbierali dáta o magnetickom poli a všeobecnom elektromagnetickom pozadí v rozsahu zlomku mHz až 100 kHz, seizmickom pozadí a seizmickej aktivite indukovanej prevádzkou tunela a vybraných environmentálnych ukazovateľoch. Ako sa ukázalo 3-osý senzor magnetického poľa splnil očakávané požiadavky a tak umožnil
The Challenge in the design
Napriek tomu, že 3-osý senzor magnetického poľa bol vyvinutý predovšetkým na experimenty v oblasti temnej hmoty, jeho využitie je podstatne širokospektrálnejšie. Bol použitý aj v oblasti EMC (elektromagnetickej kompatibility) na detegovanie magnetických impulzov vznikajúcich pri činnosti vákuového vypínača. Pomoc merania H špičiek signálu bola vytipovaná konkrétna časť vypínača s maximálnou mierou EMI a prijaté opatrenia na zníženie elektromagnetickej väzby.

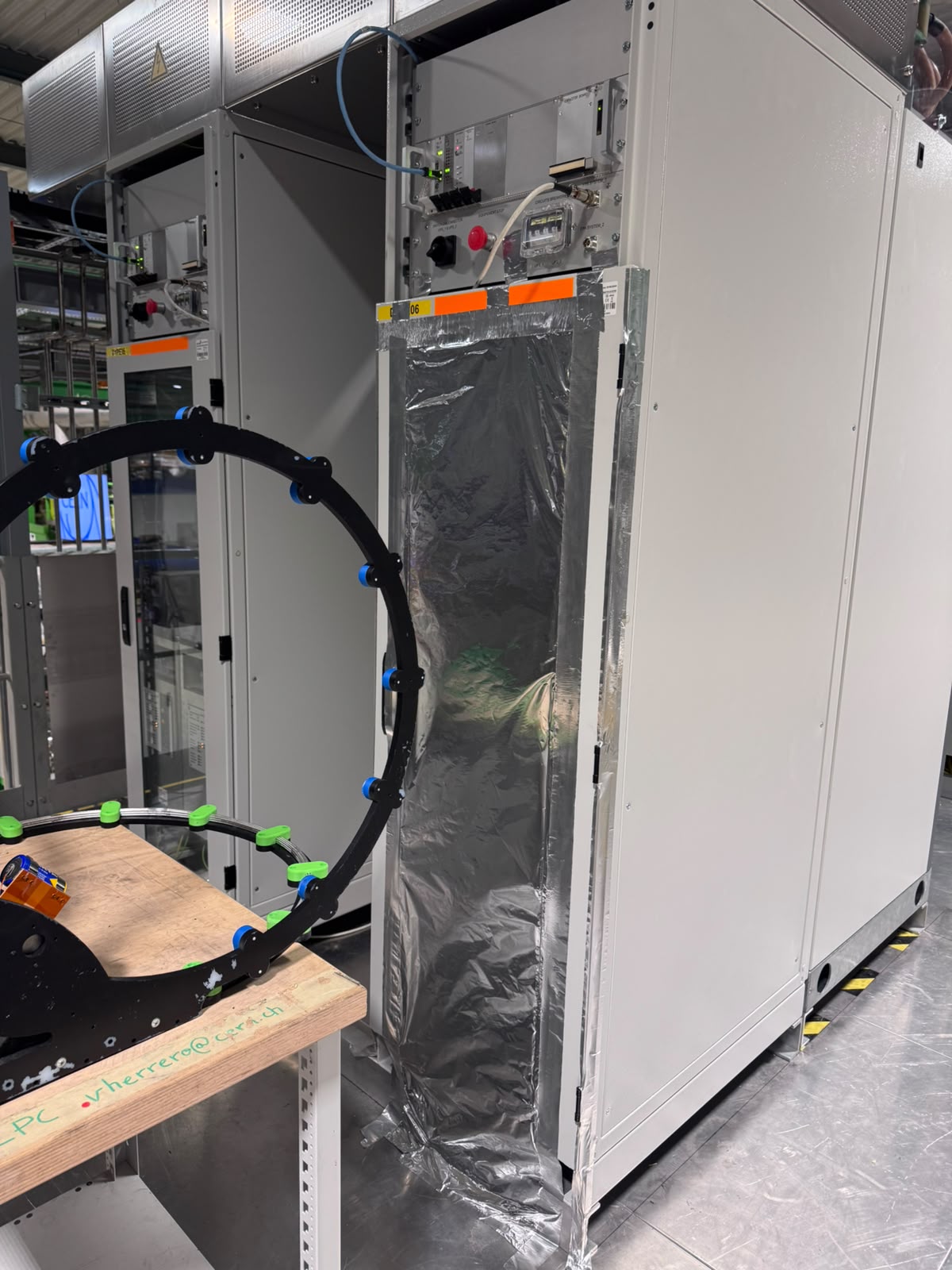

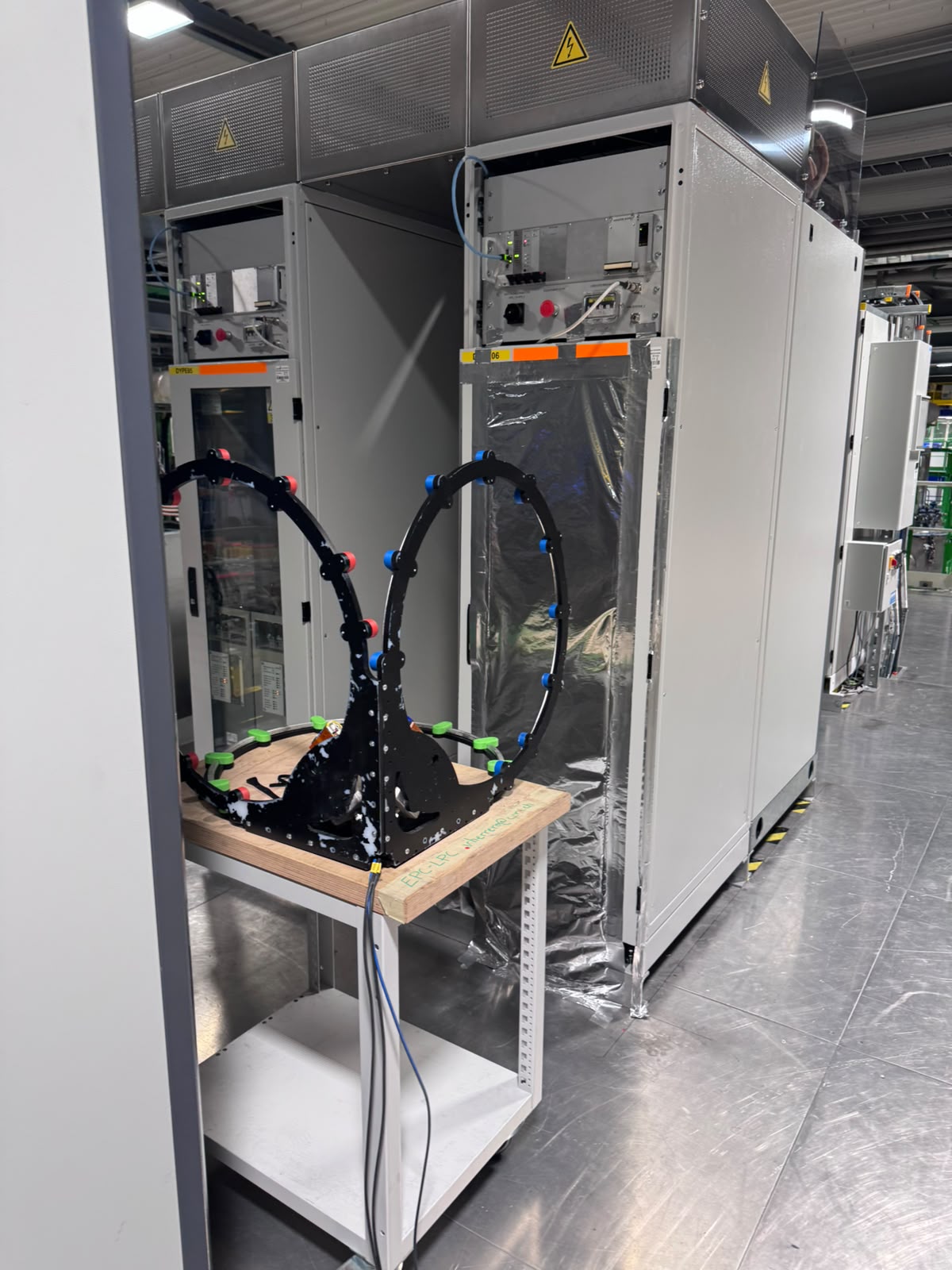

Vypínač je umiestnený v presklenom RACKu. Meranie potvrdilo, že rušenie magnetickým poľom sa šíri z vnútornej časti RACKu do prostredia a vytvára tak nežiaducu väzbu EMI – EMS. Dve vrstvy tieniaceho materiálu, ktoré boli aplikované na presklený RACK v mieste maximálneho vyžarovania minimalizovali EMI a pomohli k zvýšeniu spoľahlivosti vypínača.
The Final Output
Výsledky projektu.
- Bol vytvorený 3-osý senzor magnetického poľa
- Senzor má využitie tak vo vedeckej ako aj priemyselnej sfére
- Citlivosť a frekvenčná charakteristika senzora je lineárna od jednotiek mHz až do stoviek kHz
