Project Description
-
-
Project Starting Date
1.04.2020
-
Project End
1.11.2020
-
Category
Výskum, vývoj, výroba
Project Description
Úlohou projektu bolo navrhnúť vyrobiť a uviezť do prevádzky prispôsobovací obvod – IMU z nesymetrickej záťaže 250 Ohm na nesymetrická vstup 50 Ohm. Problém komplikoval ten fakt, že obvod má pracovať pri strednom výkone 25 kW, pričom tento výkon, môže presiahnuť 33 kW.
Ak si jednotlivé výkony prepočítame na napätia, tak sa jedná o celkom náročnú konštrukciu, ktorá vzhľadom na elektrickú bezpečnosť potrebuje pomerne veľké rozmery a k tomu príslušne dimenzované prvky. Taktiež pri konštrukcii treba počítať s nepriamym úderom blesku, alebo vysokým indukovaným napätím na anténnom systéme.
The Challenge in the design

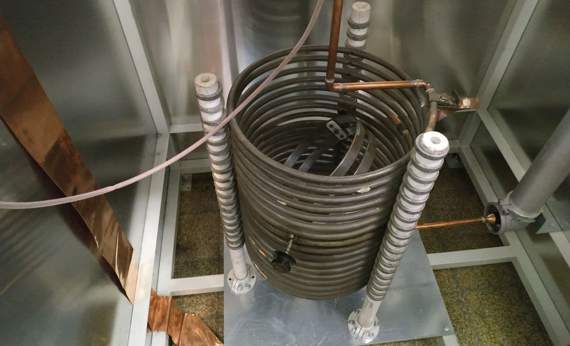

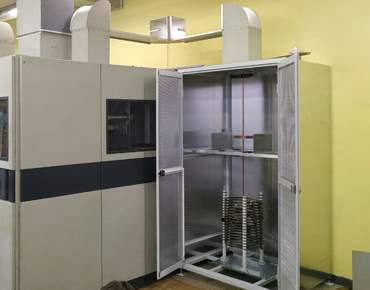

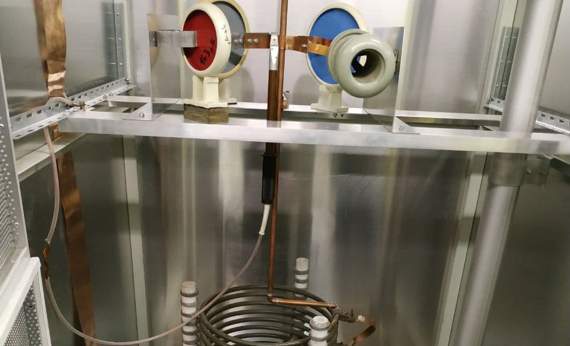

IMU bola koncipovaná ako robustná skriňa vyhotovená zo železa a hliníku v strede ktorej je symetricky umiestnený L článok. Vstup aj výstup IMU je na vrchnej strane skrine. Vstup tvorí koaxiálny vlnovod štvorcového tvaru s prírubami minimalizujúcimi jeho vyžarovanie do prostredia a výstup je vyhotovený opäť koaxiálnym vlnovodom ale kruhového tvaru s profesionálnym konektorom 3 1/8“. Dvere skrine sú priesvitné a majú zabudovaný spínač, ktorý po otvorení IMU vypne výkon z vysielača. Kvôli bezpečnosti personálu pri údržbe zariadení anténneho systému, napájača a vysielača, IMU obsahuje skratovací hák.
IMU bola zapojená na jeseň 2020 ako súčasť stredovlnného rádiového AM vysielača. Do súčasnej doby pracuje spoľahlivo bez nutnosti zásahu údržby alebo dostavenia jej parametrov.
The Final Output
Vlastnosti inštalovanej IMU
- Pracovná frekvencia 1098 kHz
- Impedancia na strane napájača 250 Ohm
- Impedancia na strane vysielača 50 Ohm
- PSV (VSWR) = 1,05
-
