fNIRSi – niečo medzi osciloskopom a testerom súčiastok.

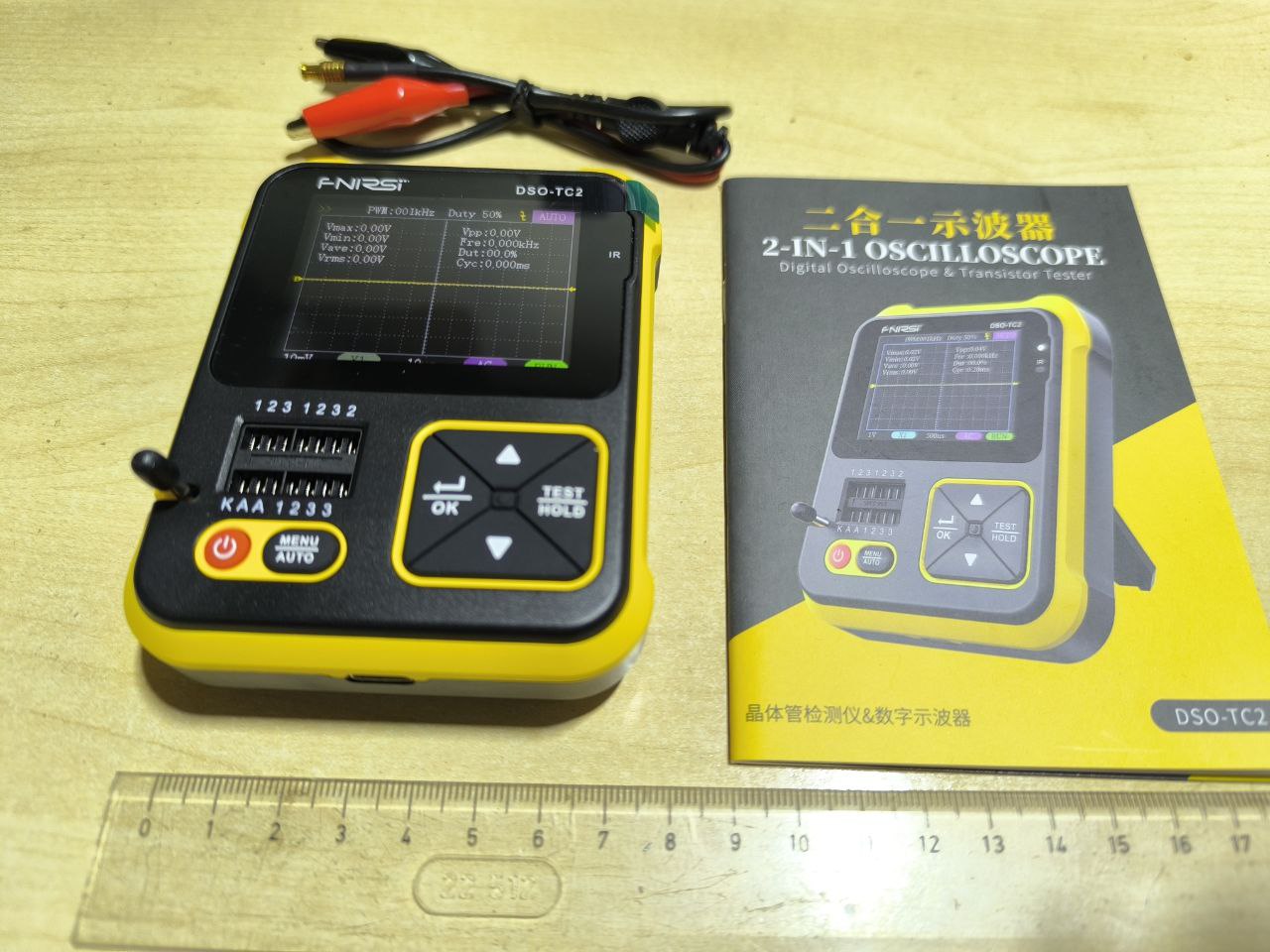

Opäť Čínsky výrobok, ktorý sa na obale nehrdí ničím, asi len tým, že je to digitálny osciloskop a tester tranzistorov v jednom. Asi najzaujímavejšie čo uvidíte pri otvorení obalu výrobku, je návod na obsluhu, ktorý okrem Mandarínčiny je napísaný aj v Angličtine.

Aby sme sa v tomto texte pohli ďalej uvediem niektoré technické dáta z manuálu.

Veličina Rozsah
Frekvencia vzorkovania v reálnom čase 2~MS/s
Frekvenčný rozsah 0 - 200 kHz
Vstupný odpor 1~M\Omega
Vstupný napäťový rozsah sonda 1 : 1 \;- \;80 V_{pp} (\pm 40~V)
Column 1 Value 5  sonda 10 : 1 \;- \;800 V_{pp} (\pm 400~V)
Vertikálny rozsah 10~mV/div\; - \;10~V/div

zmena rozsahu po 1 – 2 – 5

Vertikálny posun manuáne nastaviteľný
Časová základňa 10~\mu s/div~ - ~500~s/div

zmena rozsahu po 1 – 2 – 5

Trigger Aut, Norm, Simgle
Trigger – slope Nábežná a dobežná hrana
Trigger – úroveň manuáne nastaviteľná
Zamrznutie obrazovky Áno (funkcia HOLD)
Automaticné meranie   U_{MAX},\; U_{MIN},\; U_{AVR},\; U_{RMS}, \; U_{PP}, \;f, \;T,\; Dcyc
PWM výstup 0\;-\;80~kHz, Dcyc:\;0\;-\;100~\%,U_{AMP}=5~V

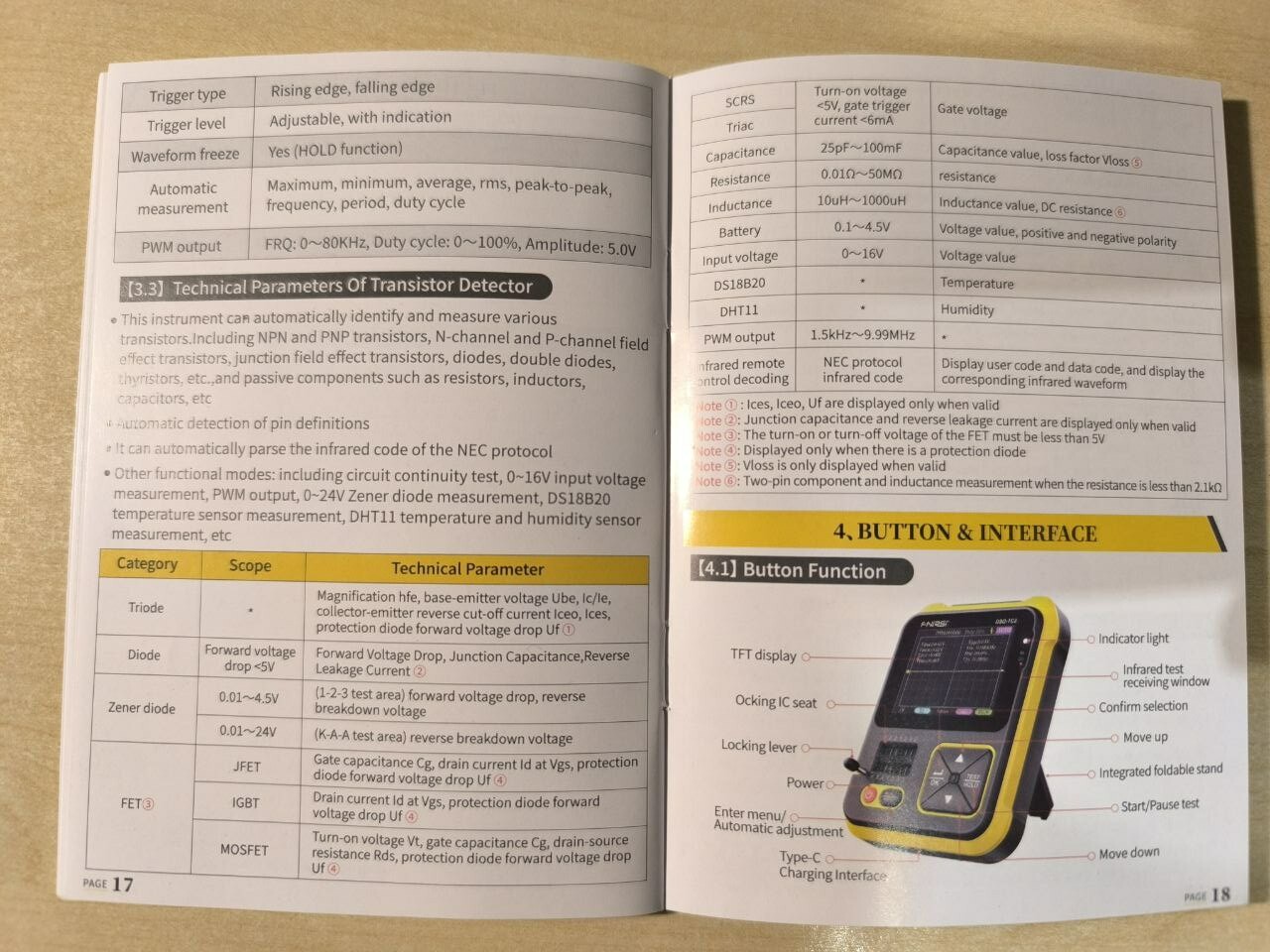

Pri parametroch testera tranzistorov si radšej pomôžem obrázkom.

Pri zapnutí zariadenia sa na obrazovke objaví menu spočívajúce z dvoch položiek: Mos Test a Oscilloscope. Šípkami si vyberieme položku a stlačíme tlačidlo OK. Ak je táto položka Mos Test, zariadenie rovno zmeria parametre pripojenej súčiastky. Ak žiadna nie je pripojená na displeji bude hláška o neznámej alebo poškodenej súčiastke. Ak súčiastku pripojíme musíme stlačiť tlačidlo Test aby došlo k opätovnému meraniu. Ak nič neurobíme, zariadenie sa po čase vypne. Tento mód pomerne presne deteguje typ súčiastky a jej základné parametre (pri kondenzátore dokonca ESR, síce netuším, či to je ESR alebo nejaká strata pri nejakej frekvencii). Pri bipolárnom tranzistore zariadenie nameria dokonca h_{21E}, a však neviem pri akom pracovnom bode. A však táto fičura zariadenia je veľmi užitočná pri rýchlom informatívnom meraní parametrov pasívnych či aktívnych elektronických prvkov. Napríklad na cvičeniach z elektroniky alebo obvodov je k nezaplateniu (keď vám kurzisti dopletú súčiastky, alebo potrebujete rýchlo nájsť vhodný tranzistor …). Odporúčam si tento mód (alebo podobné, či už toto zariadenie) vyskúšať.

DSO-TC2 ako bolo spomenuté, má aj funkciu oscilloskop. Tuto si vieme navoliť hneť v prvom menu. Na displeji sa vykreslí obrazovka osciloskopu v režime auto. Tento režim, čínski programátori pochopili doslovne. Všetko je auto… synchronizácia, Y rozsah, X rozsah aj zapnutie merania základných parametrov zobrazeného signálu.

Treba si dobre pozrieť, ako je osciloskop nastavený, lebo od toho sa odvíja výsledok merania. Moje prvé meranie skončilo fiaskom, dáta boli divné charakteristika osciloskopu, niečo skôr z kvantovej fyziky, než z elektroniky … :D Osciloskop treba nakalibrovať . Dlhým stlačením tlačidla Menu a nepripojením signálu na vstup, sa problém s divnými dátami vyrieši – osciloskop sa skalibruje.

Pri ďalšom meraní už neodporúčam stláčať tlačidlo Menu, ale všetko riešiť manuálne za pomoci stláčania tlačidla OK (každým stlačením sa vysvieti iná položka na displeji, ktorú môžeme manuálne nastaviť)  a šípkami. Takto môžeme nastaviť triger, slope, časovú základňu, vstupný delič, vstupnú väzbu a režim osciloskopu.

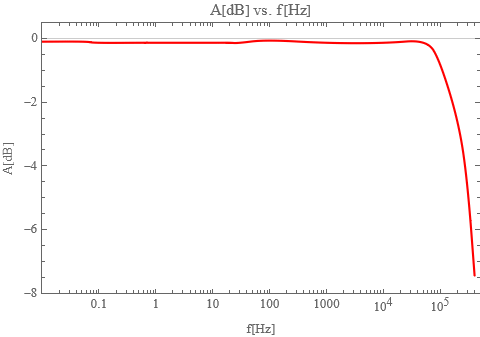

Výrobca deklaruje pri DC režime AFCH od 0 do 200kHz. Tá nula ma celkom zaujala a tak som sa pokúsil zmerať AFCH pomocou osciloskopu TEKTRONIX od frekvencie 0,01Hz. Výsledok je na nasledujúcom obrázku.

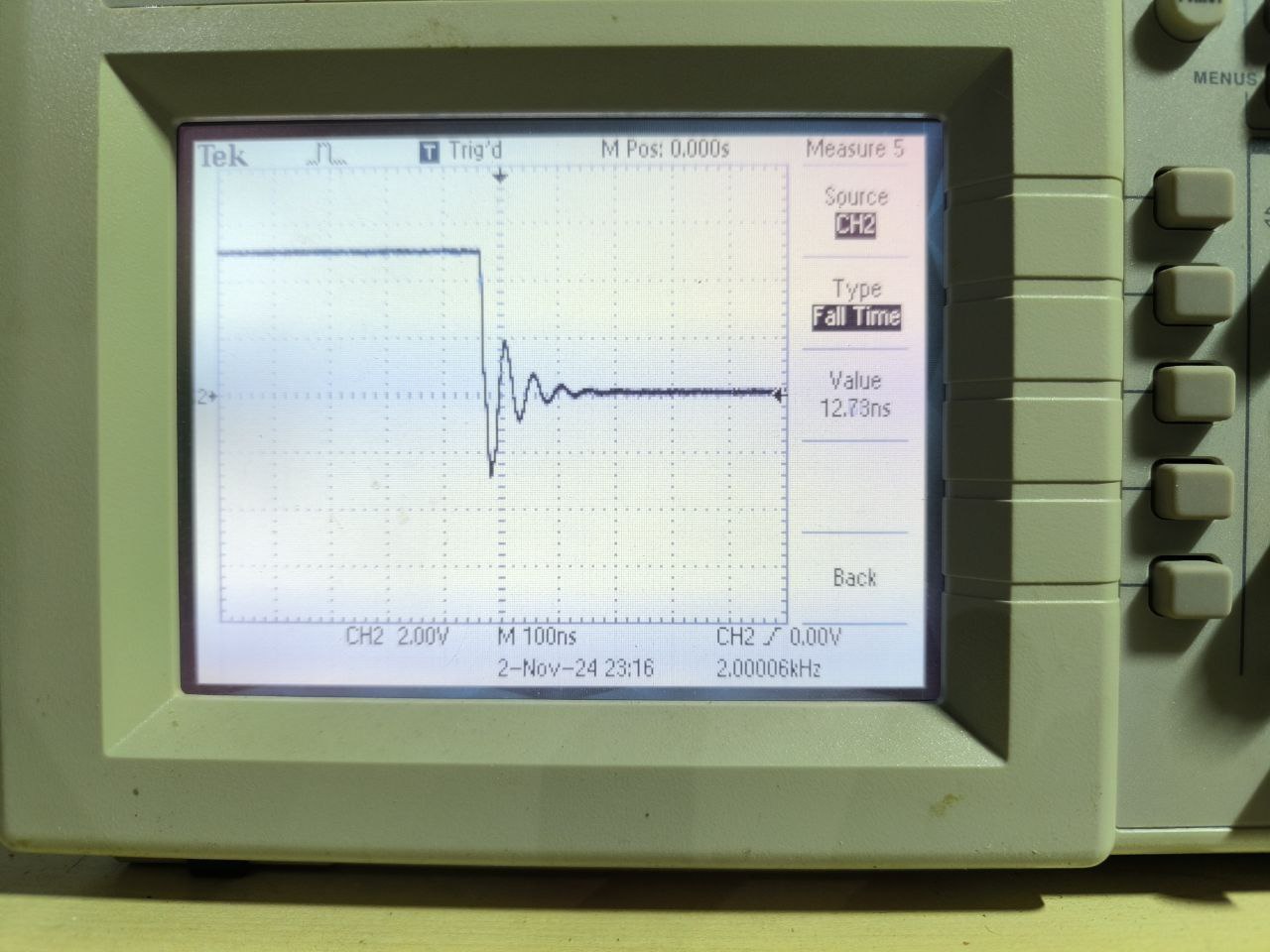

DSO-TC2 má ešte jednu fičuru a to zdroj obdĺžnikového signálu, ktorého striedu môžeme manuálne meniť z prostredia osciloskopu., Frekvencia signálu sa dá meniť od 0 kHz po 80 kHz a strieda od 0 po 100 %. Všetky tieto parametre som overil. Časovo aj frekvencia aj stried sedeli na 3 desatinné miesta s kalibračným osciloskopom TEKTRONIX. Dĺžka nábežnej a dobežnej hrany impulzu bola 12,4 ns pre všetkých nastavených frekvenciách. Na nasledujúcom obrázku je zobrazený priebeh dobežnej hrany obdĺžnikového impulzu.

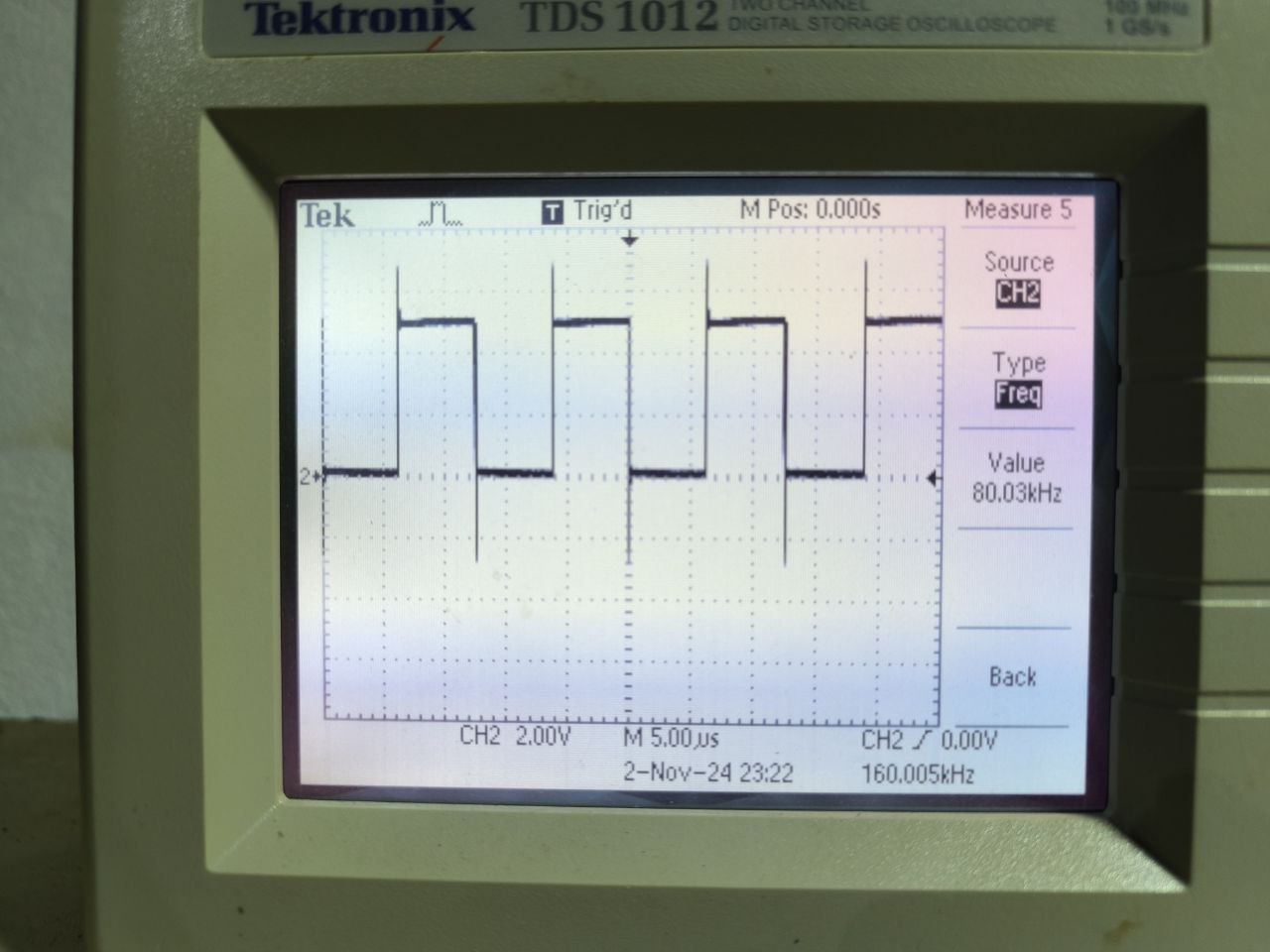

Pri zvyšovaní frekvencie generátora obdĺžnikového impulzu sa zvyšoval aj prekmit na hranách. Najvyšší prekmit bol pri maximálnej frekvencii 80 kHz. Prekmit bol až do úrovne 3 V nad aj pod 5 V impulzom. Pri používaní tohto generátora treba byť opatrný aby sme nezničili obvod na ktorý budeme impulzy privádzať.

Záver:

Zariadenie – hračka DSO-TC2, ktorú môžem nazvať ukazovátko a testovátko, veľmi dobre poslúži v nenáročných aplikáciách, napríklad na laboratórnych cvičeniach, kde je potrebné skonštruovať jednoduchý audio zosilňovač alebo spínač, prípadne RC generátor. Parametre, ktoré udáva výrobca s prehľadom spĺňa. Jediná nevýhoda zariadenia: je ľahko odnesiteľné vo vrecku.
