Project Description

  • Project Starting Date

    1.01.2021

  • Project End

    31.3.2021

  • Category

    Výskumný

Project Description

Úlohou bolo/je zostrojiť spoľahlivý merač elektromagnetického poľa, schopný odolávať intenzitám rádovo 100 V/m pričom merná intenzita poľa je vo frekvenčnom pásme 80 – 800 MHz s intenzitou 10 – 60 V/m. Prvá verzia meracieho prístroja Pixla 1 je autonómna – schopná na vlastný zdroj samostatne merať a zaznamenávať údaje cca 10 hodín, pričom zaznamenáva svoju polohu z údajov GPS a je čiastočne riaditeľná pomocou WiFi. Prístroj je v tienenej skrinke skonštruovanej tak, aby do vnútra nevnikali akékoľvek cudzie signály. Je možné merať a ukladať tri frekvencie zároveň.

Prístroj bude použitý na merania smerových charakteristík anténnych systémov výkonu 10- 100 kW pri predbežnej kontrole alebo pri výmene žiaričov.

The Challenge in the design

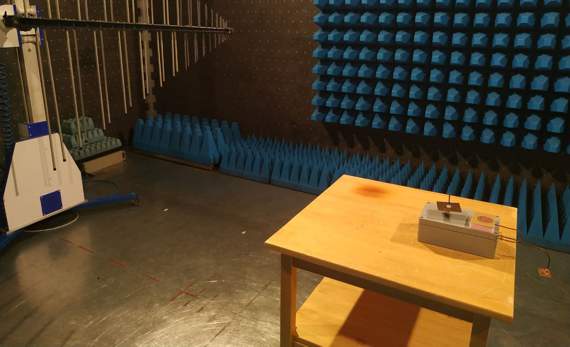

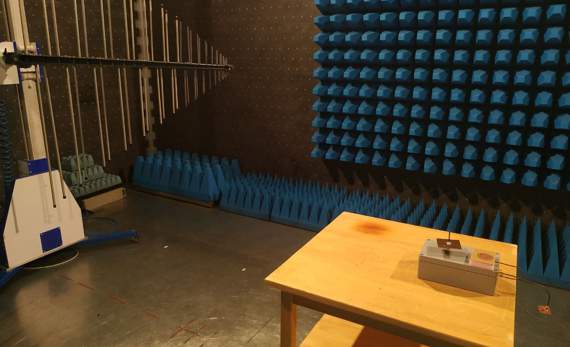

Prevádzka a odolnosť Pixle 1 bola overovaná v laboratóriu Elektromagnetickej kompatibility FEI STU. Zariadenie sa nachádzalo v poli 50V/m , pričom frekvencia poľa sa prelaďovala od 80 MHz po 1 GHz. Zariadenie bolo nastavené tak, aby sa prijímal a zaznamenával signál len s frekvenciou 96 MHz. Tento signál sa podarilo zachytiť s tým, že nedošlo k zvýšeniu pozadia nemeraného signálu (môžeme hovoriť o rušení). Pixla 1 reagovala na zmeny amplitúdy lineárne so zmenou incidenčného signálu – elektromagnetického poľa. Nedošlo k prieniku elektromagnetického poľa do vnútra zariadenia / vnútra krytu inými cestami než chcenými.


Pri zapnutí frekvenčnej modulácie na frekvencii 96 MHz  bol zaznamenaný signál / dáta stabilný. Napriek zvyšovaniu frekvenčného zdvihu frekvenčnej modulácie sa zaznamenávané dáta, pri konštantnej úrovni veľkosti elektromagnetického poľa nemenili. Opäť nedochádzalo k zvýšeniu pozadia meraného signálu, alebo zahlteniu / saturácii prístroja.

The Final Output

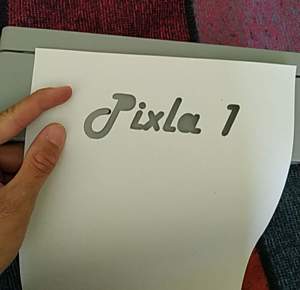

Prvá verzia merača elektrickej zložky elektromagnetického poľa.

  • Frekvenčný rozsah 10 MHz – 850MHz
  • Intenzita meraného poľa 1 – 100 V/m, podľa použitého atenuátora
  • Mechanicky odolné zariadenie
  • Čiastočne user fiendly a blbovzdorné zariadenie
  • Možnosť merať súčasne 3 frekvencie
