Project Description
-
Project Starting Date
03.07.2023
-
Project End
01.08.2023
-
Category
Research, RF measurement
Project Description

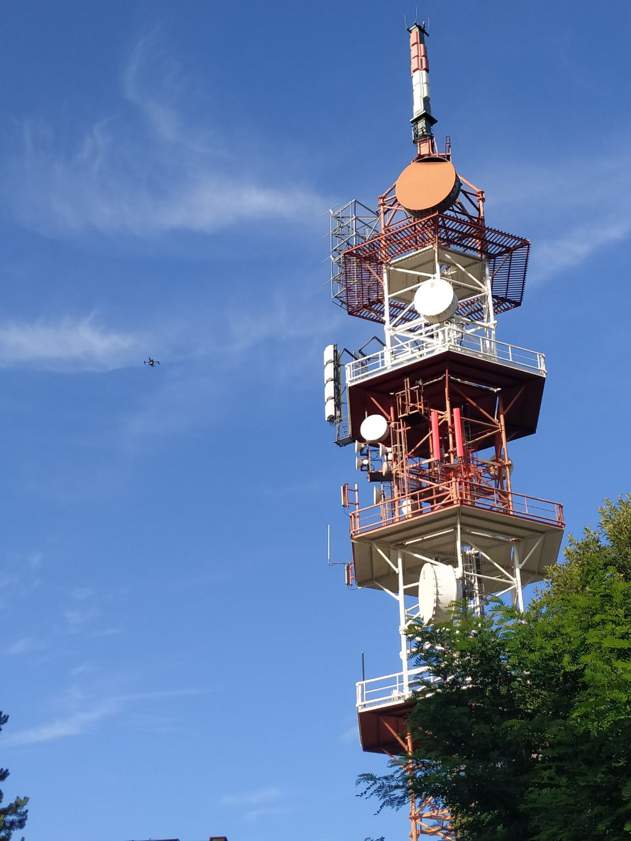

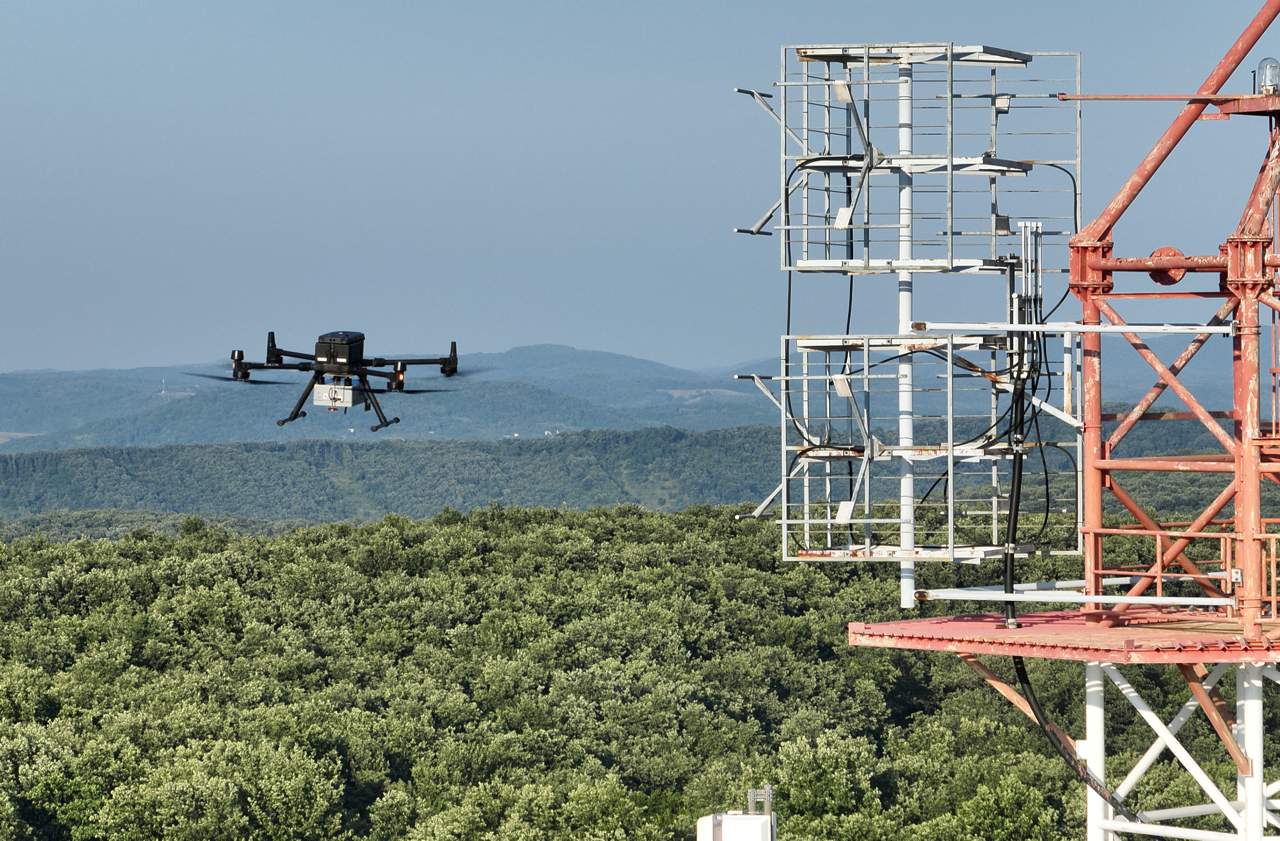

Prostredníctvom zariadenia Pixla 1 a kvadrokoptéry DJI Matrice 300 bola zmeraná vyžarovacia charakteristika anténneho systému (AS) na objekte TWC Blatný Vrch. Meranie bolo uskutočnené na troch frekvenciách vysielačov, združených do AS.
Meranie bolo pomerne komplikované, nakoľko stred AS nebol totožný so stredom stožiaru na ktorom bol AS spolu s ďalšími zariadeniami uchytený. V prvom rade bolo potrebné presne zamerať stred stožiara a stred AS a na základe týchto dvoch údajov korigovať letový program kvadrokoptéry v horizontálnej aj vertikálnej rovine. Pri voľbe vzdialenosti kruhových obletov bolo treba vziať v úvahu viacero faktorov. V prvom rade sa musí kvadrokopréra vyhnúť prípadným prekážkam, ktoré sa nachádzali v blízkosti nosného stožiara. Vzdialenosť od centra AS musí zapadať do Franhoufferovej zóny žiarenia a na meracie zariadenie Pixla 1 musí dopadať len dopredná vlna (žiadne / minimálne odrazy). Tieto požiadavky sú pomerne striktné a preto vytvoreniu letovéhu plánu a umiestneniu Pixle 1 bolo potrebné venovať skoro celý deň práce. Prácu komplikovala aj pomerne malá výška Blatného Vrchu a jeho pomerne plochý reliéf, ktorý umožňoval existenciu nežiaducich odrazov.
The Challenge in the design

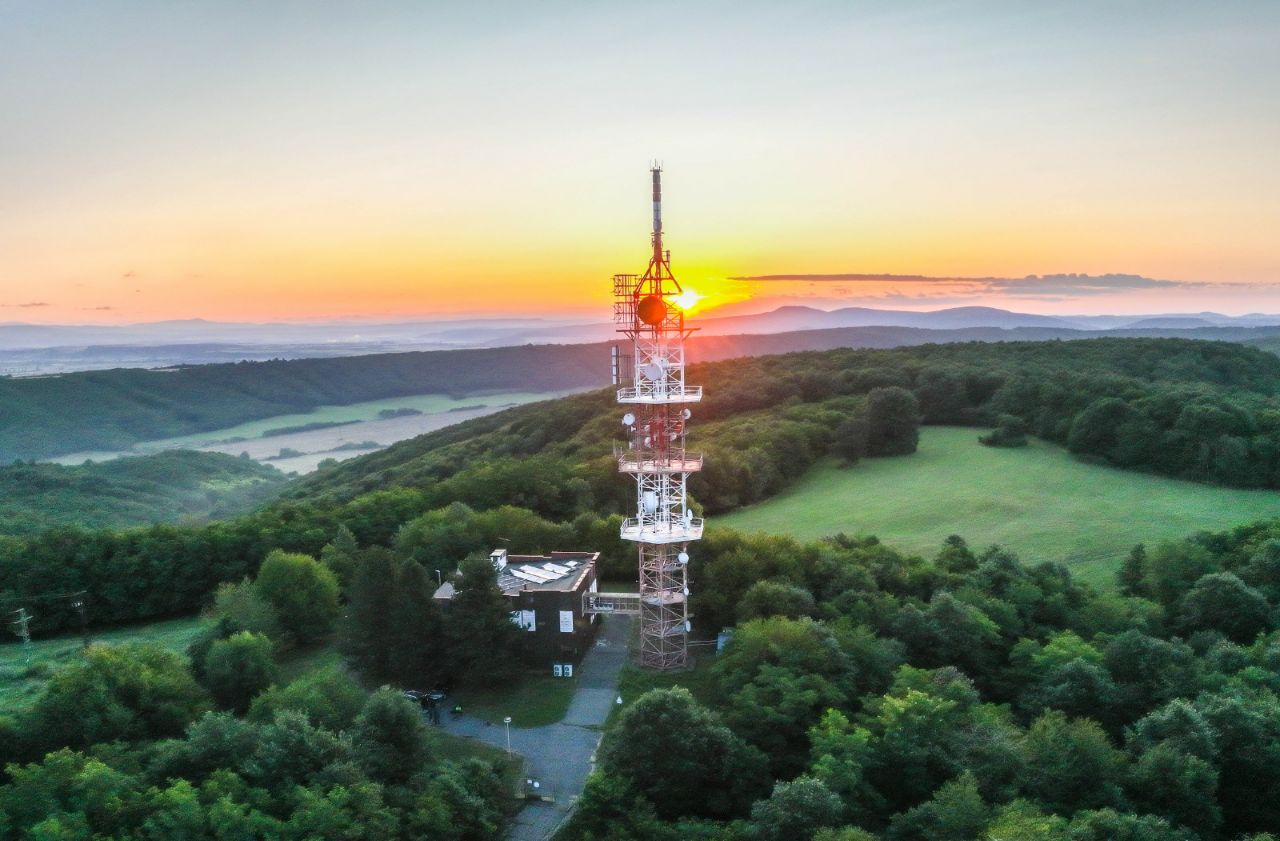

Meranie bolo uskutočnené vo večerných hodinách 3.7.2023 na vysielači Blatný Vrch pri Lučenci. Boli vykonané tri kruhové oblety veže vo vzdialenosti 72m, 90m a 170m. Tak isto aj otočenie kvadrokopéry so zariadením Pixla 1 okolo svojej osi v geometrickom strede anténneho systému, vystúpanie do výšky 130m nad pätou stožiara a klesnutie do 20m výšky nad zemou v troch azimutoch 15°, 55° a 330°. Azimuty boli zvolené na základe hlavného vyžarovacieho laloku AS a na základe minimalizácie odrazov od zemského povrchu.
Merali sa tri vysielače s RPM 10kW. Zber dát bol vykovaný každú sekundu, pričom sa zapisovala poloha zariadenia Pixla 1, tri intenzity elektrickej zložky elektromagnetického poľa a presný čas merania.
Po výmene systému bolo vykonané druhé meranie a to 27.07.2023 v ranných hodinách. Druhé meranie malo potvrdiť správnosť osadenia antén v AS a tvar vyžarovacích charakteristík zhodný ako je tomu v povolení Telekomunikačného úradu pre objekt Blatný Vrch. Po vyhodnotení údajov z prvého, druhého merania a povolenia sme zistili dokonalú zhodu charakteristiky z požadovanou, pre všetky merané frekvencie.
Výsledky merania smerovej charakteristiky po štatistickom spracovaní.
- Dokázali sme súčasne zmerať 3 smerové charakteristiky
- Pomerne náročné spracovanie dát – potrebný skript / program, ktorý vyhodnocuje polárny uhol a pomernú intenzitu elektrického poľa
- Namerané smerové charakteristiky majú predpokladaný tvar (získaný z povolenia)
- Minimalizovali sme vplyv odrazov na presnosť merania
